ADAS. Sistemas avanzados de asistencia a la conducción

Con certificación CE

Los Sistemas Avanzados de Asistencia a La Conducción ADAS (ADVANCED DRIVER ASSISTANCE SYSTEMS) con inteligencia artificial son de gran ayuda para conductores de vehículos industriales. Se han convertido en una revolución en materia de seguridad activa, contribuyendo a la prevención de los siniestros, evitando accidentes o atenuando sus consecuencias

Se trata de un sistema modulable de cámaras de seguridad y una unidad central dotada de Inteligencia artificial, GPS, 4G, DVR, etc. El sistema puede manejar hasta cuatro cámaras, además de una cámara ADAS y otra DMS

Al dotar al vehículo de este sistema se obtiene un avanzado ADAS (Advanced Driver Assistance System – Sistema Avanzado de Asistencia al Conductor).

Este sistema incluye:

  1. Grabación de todas las cámaras
  2. Un sistema de monitorización de ángulos muertos BSD
  3. Cámara de aparcamiento o marcha atrás
  4. Sistema de aviso de somnolencia en la conducción DMS
  5. Aviso de peatones u otros vehículos
  6. Monitorización de las rutas por GPS
  7. Aviso pre-colisión
  8. Visualización de los videos en remoto y en tiempo real, etc.

Diseñamos proyectos a medida para todo tipo de flotas, nuestros ingenieros podrán estudiar su caso y proponerle la solución más adecuada.

Certificación CE

Descripción

ADAS. Sistemas avanzados de asistencia a la conducción

Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales

Con certificación CE

Equipo de gran ayuda para conductores de vehículos industriales. Se trata de un sistema modulable de cámaras de seguridad y una unidad central dotada de Inteligencia artificial, GPS, 4G, DVR, etc.

El sistema puede manejar hasta cuatro cámaras, además de una cámara ADAS y otra DMS.

Al dotar al vehículo de este sistema se obtiene un avanzado ADAS (Advanced Driver Assistance System – Sistema Avanzado de Asistencia al Conductor).

Este sistema incluye:

  1. Grabación de todas las cámaras
  2. Un sistema de monitorización de ángulos muertos BSD
  3. Cámara de aparcamiento o marcha atrás
  4. Sistema de aviso de somnolencia en la conducción DMS
  5. Aviso de peatones u otros vehículos
  6. Monitorización de las rutas por GPS
  7. Aviso pre-colisión
  8. Visualización de los videos en remoto y en tiempo real, etc.

Los sistemas ADAS están especialmente desarrollados para proporcionar información esencial, automatizar tareas repetitivas, facilitar el proceso de conducción e intentar mantener al vehículo y a sus pasajeros alejados del peligro. Entre los más conocidos se encuentran el sistema de mantenimiento de carril, el control de crucero, el reconocimiento de señales de tráfico, la detección de peatones, la alerta de cansancio del conductor, el control de ángulo muerto, el frenado de emergencia, la detección de marcha atrás, el control de la presión de los neumáticos, alcoholímetros antiarranque, etc.

Es por ello que a partir de 2022, serán obligatorias en los turismos, furgonetas, camiones y autobuses, nuevos vendidos en Europa, los siguientes sistemas:

Funciones principales

  • Detección o avisador de ángulo muerto (BSD): Este sistema tiene la misión de avisarnos si un vehículo nos va a adelantar y no lo hemos visto por los espejos retrovisores. También detecta personas u otros vehículos como bicicletas, motos, etc.
  • Alerta sobre tráfico cruzado: Este sistema tiene la misión de avisar al conductor si hay vehículos o personas cruzando por detrás al hacer la maniobra de marcha atrás y al salir de un estacionamiento.
  • Sistema de detección de peatones: Cuando el sistema detecta una situación de emergencia, éste avisa al conductor mediante una señal acústica y otra visual, consiguiendo con esto que el conductor frene.
  • Mantenimiento de carril (LDW): Pensado para actuar ante una distracción o un posible caso de somnolencia, el sistema lee las líneas de la carretera.

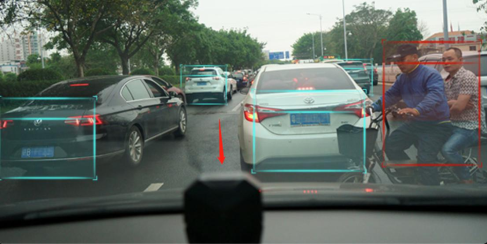

  • Aviso pre colisión por alcance (FCW): Ayuda a evitar choques fortuitos entre vehículos o con otros usuarios de la vía como motoristas o peatones.
  •  Cámara de aparcamiento con guías: El sistema nos avisa con señales cuando nos acercamos a cualquier obstáculo, que se intensifican según se reduce la distancia.
  • Detector de distracciones y somnolencia (DMS): Realiza una constante monitorización de todos los gestos faciales del individuo detectando, a través de un complejo algoritmo de reconocimiento facial, cuando se están produciendo signos de cansancio, sueño o distracciones, incluso utilizando gafas de sol o durante la noche.
  •  Grabación MDVR: Grabación continua de todas las cámaras que permite una investigación profunda cuando ocurra un accidente.
  • Localización GPS: Localización del vehículo en todo momento, rutas, geo cercas, alarmas de velocidad, etc.
  • Conexión 4G: Si se usa la conexión 4G se puede monitorizar todo el sistema desde la central, ver videos en tiempo real de cualquier cámara, recibir alarmas, rutas, etc.
  • Conexión Wifi: Posibilidad de conectarse con un dispositivo móvil por medio de Wifi para visualizar o descargar videos, establecer ajustes y configuraciones.

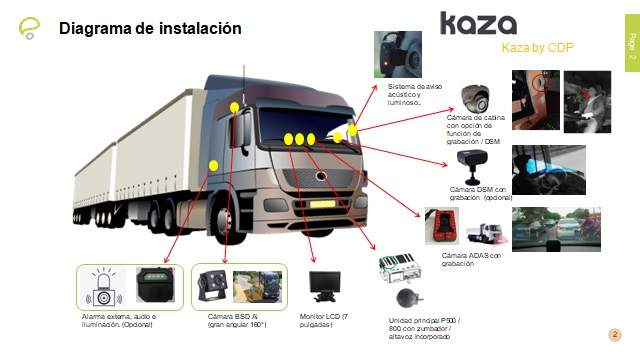

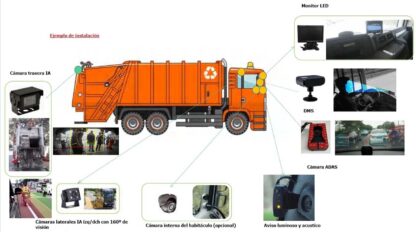

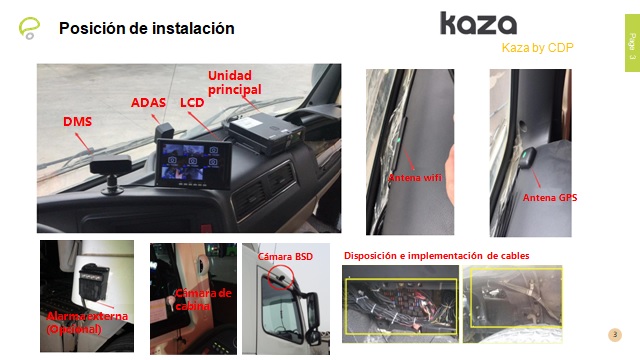

Ejemplo de una instalación en un camión

En este ejemplo se han instalado todos los accesorios, aunque el sistema es modulable y se pueden instalar los elementos que Ud. precise. Estudiamos cada proyecto de forma individualizada para ofrecer la mejor solución.

Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industrialesSistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales

Componentes del sistema modulable

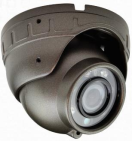

Cámara trasera para ayuda en maniobras de marcha atrás, así como para la detección de obstáculos y personas.

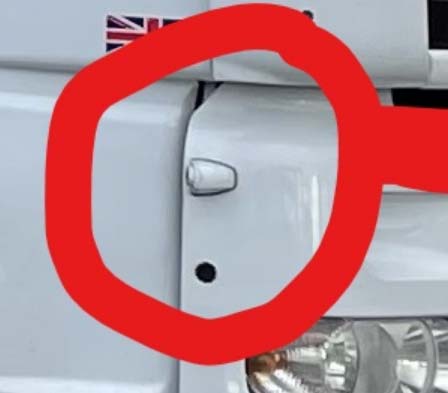

Cámaras laterales de 160º para monitorizar ángulos muertos, obstáculos, personas, bicicletas, motos u otros vehículos. Con avisos luminosos y acústicos de peligro.





Cámara frontal ADAS, que monitoriza en todo momento si hay peligro de atropello, colisión o salida de la vía.

Cámara interna en la cabina u otro sitio en el interior del vehículo.
Cámara DMS, para evitar los accidentes relacionados con la fatiga o la somnolencia.
Monitor para visualizar en todo momento lo que ocurre alrededor.
Sistema de aviso acústico y luminoso. Le avisará con colores y pitidos de cualquier incidencia.

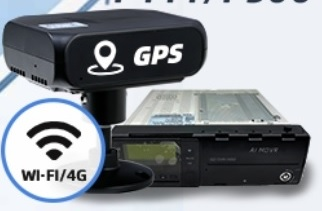

Unidad central DVR con IA

Con este equipo logramos una gran protección ya que podemos grabar todo el entorno del vehículo.

Ámbito de uso

Al ser modulable podemos usarlo en distintos tipos de vehículos industriales adaptando su tipología.

Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales

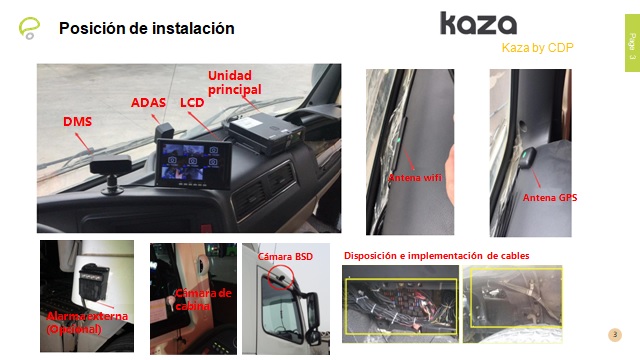

Diferentes configuraciones de las cámaras según su requerimiento

Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industrialesSistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales

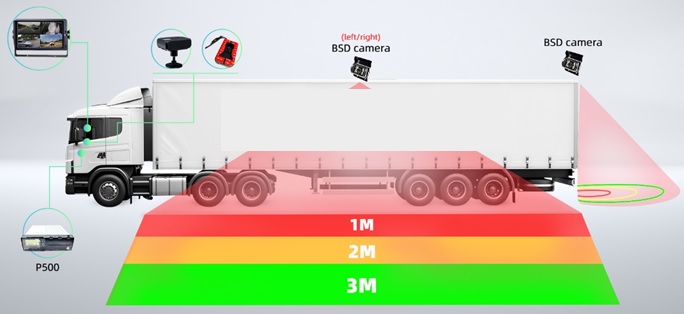

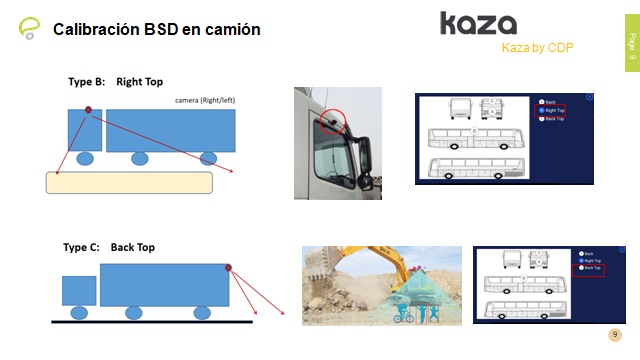

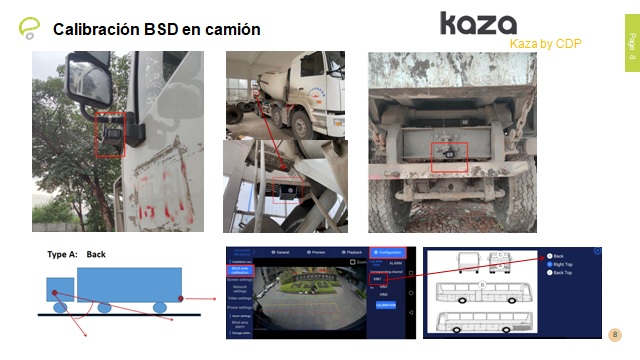

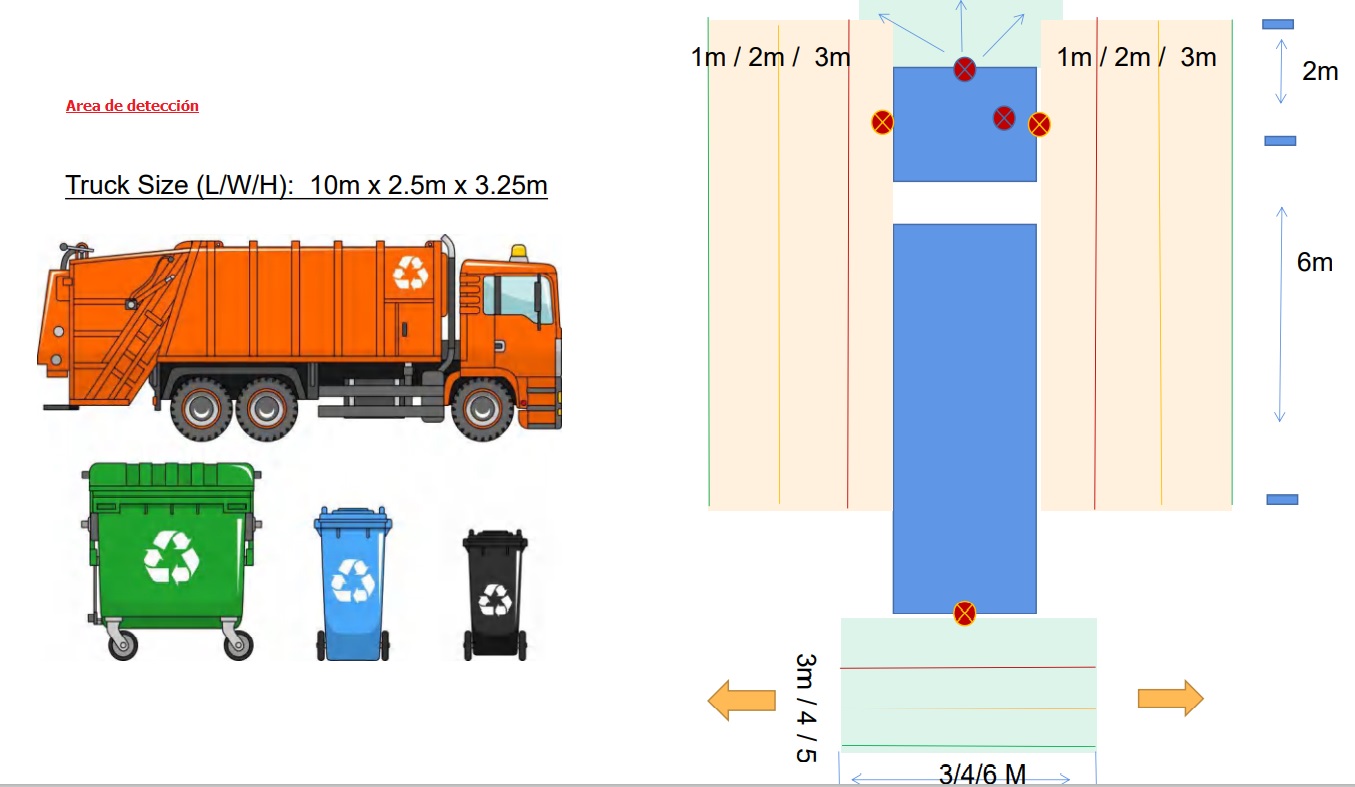

Áreas de detección

Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales

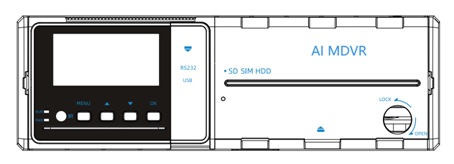

Unidad central de grabación e inteligencia artificial (ia)

Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales

No.  Nombre Descripción de la función
1 Cerradura de panel Controle el interruptor encendido/apagado del dispositivo, bloquee la tarjeta SD o el disco duro para evitar el intercambio bajo el estado de operación.
2 Ranura para tarjeta SD Grabe los datos de alarma de posicionamiento de audio y vídeo y actualice el archivo de configuración.
3 Ranura para tarjeta SIM Ranura para tarjeta telefónica 4G.
4 Ranura para tarjeta IC Conecte la tarjeta de identificación del conductor para iniciar sesión. (Opcional)
5 PUERTO USB Exporte los datos del registro de conducción y actualice el dispositivo.
6 RS232 puerto Exportar contenido de registro GB/T 19056.

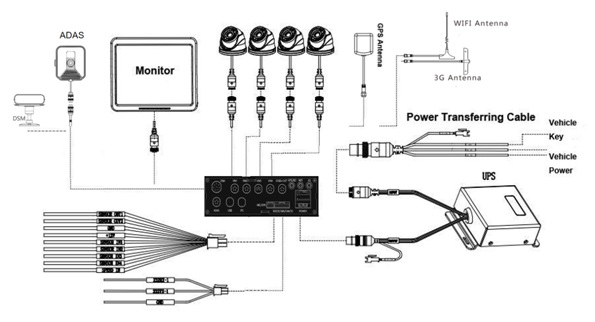

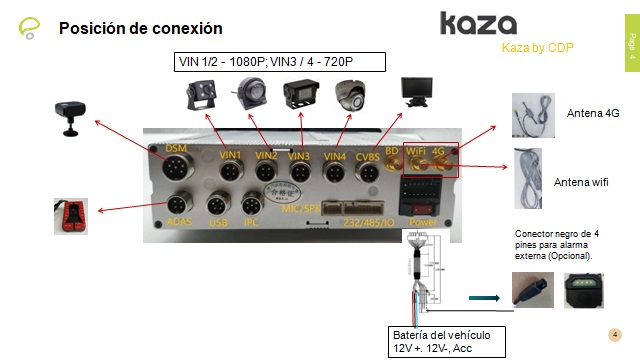

Panel trasero

Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales

No.  Nombre Descripción de la función
1 DSM Puerto de entrada de vídeo DSM; soporte 1080P por defecto.
2 ADAS Puerto de entrada de vídeo ADAS; soporte 1080P por defecto.
3 VIN1 Soporte el intercambio en caliente a 1080P por defecto; apoyar las cámaras a 1080P e inferior; deben reiniciarse para que surtan efecto; tiene funciones de audio; soporta funciones BSD (opcional).
4 VIN2 Soporte el intercambio en caliente a 1080P por defecto; apoyar las cámaras a 1080P e inferior; deben reiniciarse para que surtan efecto; soporta funciones BSD (opcional).
5 VIN3 Soporte el swap en caliente a 720P por defecto; apoyar las cámaras a 720 P e inferior; debe reiniciarse para que surta efecto (no disponible en los modelos de 4 vías).
6 VIN4 Soporte el swap en caliente a 720P por defecto; apoyar las cámaras a 720 P e inferior; debe reiniciarse para que surta efecto (no disponible en los modelos de 4 vías).
8 USB Conector tipo USB; Sirve para hacer copias de seguridad de los datos para la recuperación de desastres.
9 IPC Puerto de cable de red.
10 CVBS OUT Puerto de salida de vídeo CVBS para pantalla de visualización CVBS externa; proporcionar la alimentación externa para la pantalla CVBS sin la alimentación externa proporcionada por los usuarios.
11 Cable de extensión RS232/RS485/CAN/IO Conecte los dispositivos de extensión externos (como sensor de nivel de combustible, máquina de tarjetas de crédito, sensor de temperatura, plataforma de nube 485, etc.) y múltiples puertos IO (ver las etiquetas del cableado).
12 ALIMENTACIÓN Puerto de potencia; el cable rojo está conectado al polo positivo de la fuente de alimentación del vehículo; el cable negro está conectado al polo negativo de la fuente de alimentación del vehículo, y el cable amarillo es el cable de señal ACC.
13 4G Puerto de antena 4G (transmisión de señal inalámbrica 4G; alarma de posicionamiento de audio y vídeo y otra información de datos).
14 WIFI Puerto de antena WIFI (conectar el receptor de señal WIFI inalámbrico).
15 BD/GPS Puerto de antena BD/GPS (posicionamiento; receptor de señal de velocidad).

Características principales de ADAS, sistemas avanzados de asistencia a la conducción

El producto ofrece gran resistencia a los golpes, a las interferencias electromagnéticas y protección contra la radiación. De apariencia sencilla y fácil instalación. Se trata de un equipo muy versátil con gran capacidad de disco duro, SD, copia de seguridad de la tarjeta y alta fiabilidad.

  • Tecnología avanzada de compresión/descompresión de vídeo H.265
  • 4G/3G, posicionamiento GPS/BD y tecnologías WIFI (módulos enchufables)
  • Grabación de apoyo de la resolución 1080P/720P
  • Soporta VGA/CVBS de salida de vídeo de origen diferente
  • Certificado por E – MARK, CE, FCC y ROHS
  • Soporta “wake up” remoto (arrancar el dispositivo de modo remoto)
  • Soporta Puerto Ethernet RJ45 (opcional)
  • Soporta modularmente ADAS, DSM, BSD IA

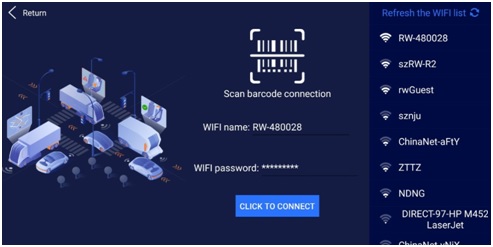

  • Manejo por medio de APP conectada por wifi

Sistema P-500 VSS (vehicle service system) con inteligencia artificial para vehículos industriales
